Konfigurasi “EtherChannel Pada Mikrotik”
|
Tanggal : 10/11/2016
|
Kelas : XII TKJ 3
|
SK/KD :-
|
|
No. JobSheet :
|
Guru produktif : Pak Maman
|
I.
Topologi
II.
I. Tujuan
konfigurasi
Ether-Channel
merupakan sebuah protocol yang digunakan untuk menghilangkan loop fisik pada
sebuah switch. Seperti kita ketahui, secara default switch cisco akan memblock
salah satu port apabila terdapat sebuah redundancy jalur/link. Dengan
menggunakan ether-channel link redundancy tadi akan dibaca oleh switch menjadi
sebuah 1 logical link saja. Ether-channel mampu hinggal membundel 8 link fisik
menjadi 1 link logic. Dengan ether-channel juga load balancing yang dihilangkan
oleh STP akan bekerja kembali.
III.
II. Alat Dan Bahan
a. GNS3
b. VirtualBox
c. MikrotikOS
d. Winbox
e. Windows Xp (untuk meremote)
IV.
III. Langkah – Langkah
Konfigurasi
1.
Buatlah topologi seperti
contoh topologi diatas. Pastikan kabelnya sesuai seperti gambar.
2.
Lalu anda mulai
konfigurasinya dengan terlebih dahulu menghidupkan semua topologi-topologinya.
3.
Masuk ke mikrotik. Reset
semuanya dengan perintah “system reset-configuration no-default=yes” dan ubah
namanya dengan perintah “system identity set name=…(terserah kalian) saya akan
menggunakan nama R1 dan R2”
4.
Buka windows xp dan buka pula
winbox yang ada di windows xp.
Pada R1 pilih IP>bridge. Klik tanda (+) lalu
apply>ok
5. Lalu pilih port yang ada di bridge. Tambahkan
ether1 dan ether3
6. Untuk R1 masukkan ip address 10.10.10.1/30
bridge1 dan 192.168.1.1 ether2. Dengan Pilih IP>Address
7.
Untuk membuat gateway kita
perlu masuk dulu ke IP>Route
Masuk dst.addressnya 192.168.2.0/24 dan
gateway-nya 10.10.10.2 lalu pilih apply>Ok
9. Untuk R2 masukkan ip address 10.10.10.2/30
bridge1 dan 192.168.2.1 ether2. Dengan Pilih IP>Address
10.

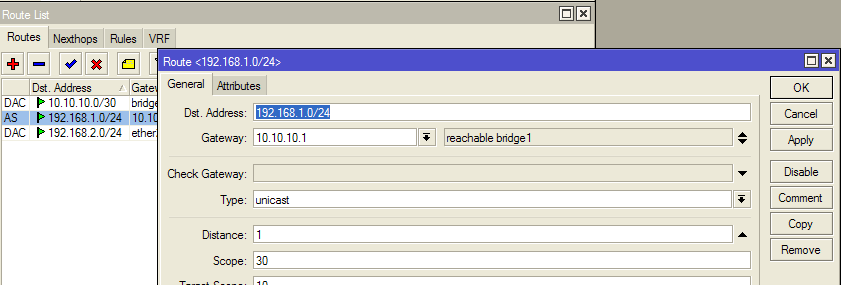

Membuat gateway kita perlu
masuk dulu ke IP>Route
11.
Untuk melakukan testing kita perlu
masuk lagi ke GNS3 dan pada PC1 dan PC2 kita tambahkan Ip addressnya.
PC1 = ip 192.168.1.2/24 192.168.1.1
PC2 = ip 192.168.2.2/24 192.168.2.1
Dan ping
PC1 = ping 192.168.2.1
PC2 = ping 192.168.1.1
12.
Jika hasil testing berhasil
(reply) berarti tandanya proses konfigurasi EtherChannel telah selesai.
V.
Kesimpulan
Seperti biasanya, kita harus mengetahui
terlebih dahulu apa yang akan kita coba konfigurasi dan mempelajarinya dengan
saksama. Teliti itu penting untuk melakukan konfigurasi karena jika tidak teliti
mungkin pada saat konfigurasi pasti akan ada kesalahan.
