Nama : Esi Novita Sari
|
Superleb 3
|
Tanggal : 17/2/2017
|
Kelas : XII TKJ 3
|
SK/KD : -
|
|
No. JobSheet : 14
|
Guru Produktif : Pak,maman
|
Langkah-Langkah Konfigurasi
Konfigurasi

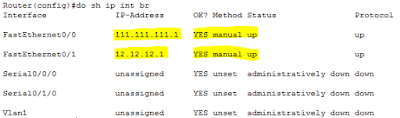

Konfigurasikan IP IDN-R1 dengan ip seperti berikut ini, netmasknya /24, pastikan no shutdown interfacenya
================================
Konfigurasi dynamic routing eigrp pada IDN-R1 menuju ke arah IDN-R2 :
Router(config-router)#net 12.12.12.0
Router(config-router)#no auto-summary
================================
Konfigurasi static routing pada IDN-R1
Router(config)#ip route 113.113.113.0 255.255.255.0 12.12.12.2
Router(config)#ip route 10.10.10.0 255.255.255.0 12.12.12.2
Router(config)#ip route 20.20.20.0 255.255.255.0 12.12.12.2
Router(config)#ip route 30.30.30.0 255.255.255.0 12.12.12.2
===================================================
Selanjutnya Konfigurasi pada IDN-R2
Konfigurasikan Ip berikut dengan netmask /24, pastikan no shutdown dan
clock rate pada interface DCE (Yang terdapat icon Jam nya)
===================================
Konfigurasi Dynamic routing Pada IDN-R2 :
Router(config-router)#net 12.12.12.0
Router(config-router)#net 23.23.23.0
Router(config-router)#net 24.24.24.0
Router(config-router)#net 21.21.21.0
Router(config-router)#no auto-summary
===================================
Konfigurasi static Routing pada IDN-R2
Router(config)#ip route 123.123.123.0 255.255.255.0 23.23.23.3
Router(config)#ip route 113.113.113.0 255.255.255.0 23.23.23.1
Router(config)#ip route 10.10.10.0 255.255.255.0 24.24.24.4
Router(config)#ip route 20.20.20.0 255.255.255.0 24.24.24.4
Router(config)#ip route 30.30.30.0 255.255.255.0 24.24.24.4
Router(config)#ip route 40.40.40.0 255.255.255.0 21.21.21.1
====================================
Verifikasi routing table dengan show ip route pada router tersebut. ketik do sh ip route
Selanjutnya Pada router IDN-R3 Konfigurasikan ip address berikut dengan netmasknya /24
=================================
Konfigurasi DHCP pool pada IDN-R3 Untuk client
Router(dhcp-config)#net 113.113.113.0 255.255.255.0
Router(dhcp-config)#net 113.113.113.0 255.255.255.0
Router(dhcp-config)#default-router 113.113.113.3
Router(dhcp-config)#dns-server 111.111.111.2
Router(dhcp-config)#ex
================================
Konfigurasi dynamic routing EIGRP pada IDN-R3 untuk client :
Router(config)#router eigrp 10
Router(config-router)#net 23.23.23.0
Router(config-router)#no auto-summary
Router(config-router)#ex
================================
Konfigurasi Static Routing pada IDN-R3
Router(config)#ip route 111.111.111.0 255.255.255.0 23.23.23.2
Router(config)#ip route 10.10.10.0 255.255.255.0 23.23.23.2
Router(config)#ip route 20.20.20.0 255.255.255.0 23.23.23.2
Router(config)#ip route 30.30.30.0 255.255.255.0 23.23.23.2
Router(config)#ip route 40.40.40.0 255.255.255.0 23.23.23.2
================================
Verifikasi Routing tabel pada Router Tersebut. ketik do sh ip route
Selanjutnya kita pindah ke IDN-R4. pada IDN-R4 konfigurasikan ip berikut dengan netmask /24
Konfigurasi virtual interface pada IDN-R4 :
Router(config-if)#no shut
Router(config-if)#int fa 0/0.10
Router(config-subif)#ip add 10.10.10.4 255.255.255.0
Router(config-subif)#ex
Router(config)#int fa 0/0.20
Router(config-subif)#encapsulation dot1Q 20
Router(config-subif)#ip add 20.20.20.4 255.255.255.0
Router(config-subif)#ex
Router(config)#int fa 0/1
Router(config-if)#no shut
Router(config-if)#int fa 0/1.30
Router(config-subif)#encapsulation dot1Q 30
========================================
Konfigurasi dynamic routing pada IDN-R4 :
Router(config-router)#net 24.24.24.0
Router(config-router)#no auto-summary
========================================
Konfigurasi static Routing pada IDN-R4
Router(config)#ip route 111.111.111.0 255.255.255.0 24.24.24.2
Router(config)#ip route 123.123.123.0 255.255.255.0 24.24.24.2
Router(config)#ip route 113.113.113.0 255.255.255.0 24.24.24.2
Router(config)#ip route 40.40.40.0 255.255.255.0 24.24.24.2
=========================================
verifikasi routing tabel pada router tersebut
Selanjutnya pada IDN-MLS1 (Multilayer switch1) konfigurasi seperti berikut.
Switch(config-vlan)#name vlan40
Switch(config-vlan)#ex
Switch(config)#int vlan 40
Switch(config-if)#ip add 40.40.40.1 255.255.255.0
Switch(config-if)#ex
Switch(config)#int fa0/1
Switch(config-if)#no switchport
Switch(config-if)#ip add 21.21.21.1 255.255.255.0
Switch(config)#int ra fa 0/2-3
Switch(config-if-range)#switchport mode access
Konfigurasi DHCP VLAN untuk client pada IDN-MLS1
Switch(dhcp-config)#net 40.40.40.0 255.255.255.0
Switch(dhcp-config)#default-router 40.40.40.1
Switch(dhcp-config)#dns-server 111.111.111.2
==================================
Konfigurasi Dynamic Routing pada IDN-MLS1
Switch(config)#ip routing
Switch(config)#router eigrp 10
Switch(config-router)#net 21.21.21.0
Switch(config-router)#no auto-summary
========================================
Konfigurasi static Routing pada IDN-MLS1
Switch(config)#ip route 111.111.111.0 255.255.255.0 21.21.21.2
Switch(config)#ip route 123.123.123.0 255.255.255.0 21.21.21.2
Switch(config)#ip route 113.113.113.0 255.255.255.0 21.21.21.2
Switch(config)#ip route 10.10.10.0 255.255.255.0 21.21.21.2
Switch(config)#ip route 20.20.20.0 255.255.255.0 21.21.21.2
Switch(config)#ip route 30.30.30.0 255.255.255.0 21.21.21.2
=========================================
Verifikasi routing pada router tersebut
IDN-SW1
Pada IDN-SW1 akan mengkonfigurasikan VLAN dan Trunking agar vlan dapat terhubung pada perangkat yang lainnya
Switch(config-vlan)#name vlan10
Switch(config-vlan)#ex
Switch(config)#vlan 20
Switch(config-vlan)#name vlan20
Switch(config-vlan)#ex
Switch(config)#int fa 0/2
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 10
Switch(config-if)#ex
Switch(config)#int fa 0/3
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 20
Konfigurasi Switch Trunking pada IDN-SW1
Switch(config)#int fa 0/1
Switch(config-if)#switchport mode trunk
===================================
Verifikasi interface trunking pada switch tersebut
Pada IDN-Sw2 akan mengkonfigurasi VLAN dan trunking agar VLAN dapat terhubung dengan perangkat lainnya
Switch(config-vlan)#name vlan30
Switch(config-vlan)#ex
Switch(config)#in ra fa 0/2-3
Switch(config-if-range)#switchport access vlan 30
IDN-SW2
Switch(config)#int fa 0/1
Switch(config-if)#switchport mode trunk
Switch(config-if)#ex
Verifikasi Interface trunking pada IDN-SW2
Berikutnya setting DNS pada Server, masuk pada menu service dan pilih DNS. masukan ip dan domain yang akan saling menerjemahkan satu sama lain.
Jika Sudah test ping di PC1
